DSF11N光纖單色紅外測溫儀
規格：DSF11N
單位：臺
瀏覽次數：5289
性能標簽：
DSF11N , 光纖單色紅外測溫儀 ,600°C~1800°C , 800°C~2500°C , 900°C~3000°C , 波長0.8 μm~ 1.1 μm
產品詳細描述
• 數字式、光纖、高溫紅外測溫儀
• 溫度范圍：600°C~3000°C
• 最快響應時間2 ms
• 最小光斑大小:0.7 mm
• 通信接口RS485

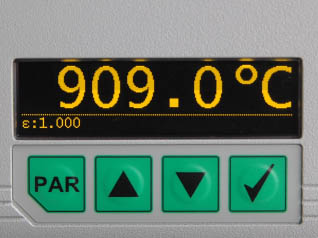

• 數字顯示器和操作按鈕
數字式紅外測溫儀DSF11N用于工業應用，適合測量溫度范圍從600°C ~ 3000°C的高溫物體表面溫度，例如：金屬、陶瓷或石墨。
光纖式外殼堅固，可應用于惡劣的環境，即使是長距離連接，顯示的溫度值看上去也很明亮。
該系列響應時間最快可達2 ms (t95)，更適合快速運動過程的物體表面溫度測量。
可變焦距光學鏡頭的光纖探頭可測量到0.7mm的目標。集成在紅外測溫儀內部的紅色激光能精確瞄準被測目標。
該系列輸出信號為標準0/4 ~ 20 mA，可以方便地連接到現有測量和控制系統。
該系列還帶有集成式的電隔離RS 485通信接口，允許通過軟件進行紅外測溫儀的參數調整，甚至可以通過總線系統來工作。
所有參數可通過紅外測溫儀上的按鈕和顯示器來直接調整，也可以通過軟件PYROSOFT Spot來進行調整，并通過該軟件還可以進行測量參數的評估。
典型應用:
• 鋼鐵行業
• 窯爐
• 熱加工
• 焊接
• 金屬工業
技術性能
型號
DSF11N 光纖紅外測溫儀
測溫范圍
600°C~1800°C，800°C~2500°C ，900°C~3000°C
子測溫范圍
在整個溫度范圍內可調，最小跨度50°C
光譜范圍
0.8 μm~ 1.1 μm
光學鏡頭
FOH I或FOH II
距離系數比
見表格
測量誤差
0.5 % 測量值 (TU = 23°C, ε = 1, t95 = 1s)
重復精度
0.1 % 測量值(Tamb = 23°C, ε = 1, t95 = 1s)
NETD
0.1°C (Tamb = 23°C, ε = 1, t95 = 1s)
響應時間(t95)
2 ms, 可調直到10 s
發射率
0.050~1.000
存儲方式
最小值-/最大值存儲
輸出信號
0/4~20 mA, 通過軟件可調, 溫度線性, 最大負荷500 .
通信接口
RS485, 電隔離, 半雙工, 最大115 kBd
軟件
PYROSOFT Spot
瞄準方式
激光瞄準燈
可調參數
發射率, 響應時間 , 溫度單位°C 或 °F, 存儲方式, 子測溫范圍, 波特率, 地址
用戶控制
參數設置顯示，用按扭調整
供電電源
24 V DC ± 25 %
供耗
最大1.5 W
操作溫度
0°C~45°C (電子盒), 0°C~250°C (光纖電纜和探頭)
存儲溫度
–20°C~70°C
重量
約600 g (不包括光纖電纜和探頭 )
尺寸
約110 mm × 80 mm × 40 mm
外殼
緊湊型外殼, 顯示器和按鈕
防護等級
IP 65 (DIN 40 050)
CE認證
符合EU規則 (EN 50 011)
供貨范圍
PYROSPOT DSF 11N,操作手冊,檢測單, Windows.軟件PYROSOFT Spot
(無連接電纜, 光纖電纜和探頭, 請單獨訂貨)
真空爐內放置光纖測溫探頭時：
需要增加光纖導通頭，參見這里信息：真空爐光纖導通頭
光學鏡頭類型 FOH II 與 FOH I
光學鏡頭 FOH II-65
測量距離 a（mm）
0
65
85
110
150
200
240
300
光學鏡頭延長 (mm)
–
14
11
7
4
2
1
0
光學鏡頭長度 (mm)
–
70
67
63
60
58
57
56
測量光斑直徑 M（mm）
DSF 11N (600°C~1800°C)
9
1.3
1.7
2.1
2.8
3.6
4.2
5
DSF 11N (800°C~2500°C)
9
0.7
0.9
1.1
1.4
1.8
2.1
2.5
DSF 11N (900°C~3000°C)
9
0.7
0.9
1.1
1.4
1.8
2.1
2.5
光學鏡頭 FOH II-250
測量距離 a（mm）
0
250
300
400
600
800
1000
1500
2000
2500
光學鏡頭延長 (mm)
–
13.1
12.5
11
9.5
8.9
8.5
7.5
7.2
7
光學鏡頭長度 (mm)
–
69.5
68
66.5
65
64.4
64
63.5
63.2
63
測量光斑直徑 M（mm）
DSF 11N (600°C~1800°C)
9
3
3.7
5
7.2
9.2
12
18
24
31
DSF 11N (800°C ~2500°C)
9
1.7
2.1
2.7
4.4
5.5
6.8
10
13
17
DSF 11N (900°C ~ 3000°C)
9
1.7
2.1
2.7
4.4
5.5
6.8
10
13
17
光學鏡頭 FOH I-100
測量距離 a（mm）
0
100
130
165
225
300
500
700
1000
光學鏡頭延長 (mm)
–
5.8
4
3
2
1.3
0.6
0.3
0
光學鏡頭長度 (mm)
–
37.3
35.5
34.5
33.5
32.8
32.1
31.8
31.5
測量光斑直徑 M（mm）
DSF 11N (600°C~1800°C)
6
1.8
2.2
2.8
4
5.5
9
13
18
DSF 11N (800°C~ 2500°C)
6
0.9
1.1
1.4
2
2.7
4.5
6.5
9
DSF 11N (900°C~3000°C)
6
0.9
1.1
1.4
2
2.7
4.5
6.5
9
對應光學鏡頭 FOH II和FOH I的光纖電纜
測量范圍
直徑(μm)
夾子
DSF 11N (600°C~1800°C)
400
不銹鋼
DSF 11N (800°C~2500°C)
200
不銹鋼
DSF 11N (900°C~3000°C)
200
不銹鋼
軟件
手持式編程器
德國DIAS紅外DS系列紅外測溫儀一覽表
集成式紅外測溫儀
1、方形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS10N(500~3750°C, 分段)
2、圓形、響應時間短(2ms)、電動調焦、就地顯示器、多種瞄準方式的單色紅外測溫儀DS55N(550~3000°C, 分段)
3、圓形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS56N(550~3000°C, 分段)
4、圓形、響應時間2ms、無就地顯示器、激光或視頻瞄準、單色紅外測溫儀DS54N(500~3000°C, 分段)
5、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DS44N(600~2500°C)
6、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、可聯網、單色紅外測溫儀DS47N(600~2500°C)
7、圓形、響應時間10ms、無就地顯示、LED或激光瞄準、二線制、單色紅外測溫儀DS40N(600~2500°C)
8、低價格、圓形、響應時間10ms、無就地顯示、激光瞄準、二線制、單色紅外測溫儀DS42N(600~2500°C)
9、小探頭、響應時間10ms、有就地顯示、無瞄準、四線制、單色紅外測溫儀DS4N(600~2500°C)
光纖式紅外測溫儀
1、2ms響應時間、四線制、光纖單色紅外測溫儀DGF11N(250~2500°C，分段)
2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DGF40N(250~2500°C，分段)
3、5ms響應時間、四線制、低價格、光纖單色紅外測溫儀DGF44N(250~2500°C，分段)
4、低價格、低溫光纖紅外測溫儀DGEF44N, 150~1200°C
5、5ms響應時間、四線制、低價、帶聯網的光纖單色紅外測溫儀DGF47N(250~2500°C，分段)
6、玻璃窯爐用、二線制、光纖單色紅外測溫儀DSF30NG(600~1800°C)
7、玻璃窯爐用、四線制、光纖單色紅外測溫儀DSF34NG(600~1800°C)
便攜式紅外測溫儀
手持式、可視圖像瞄準的紅外測溫儀DG80NV(200~2000°C，分段)
紅外傳遞源
紅外測溫儀、紅外熱像儀標定用的傳遞源DS10Ncal(600~2500°C)
