DGF47N帶聯網的光纖紅外測溫儀, 250-2000°C
規格：DGF47N帶聯網的光纖紅外測溫儀, 250-2000°C
單位：
瀏覽次數：1506
性能標簽：
DGF47N帶聯網的光纖紅外測溫儀, 250-2000°C, 帶以太網通信接口, 內置網絡服務器, 網絡上設置和調節紅外測溫儀參數, 數據通信協議Modbus-TCP, 最小可測光斑Φ0.7mm
產品詳細描述

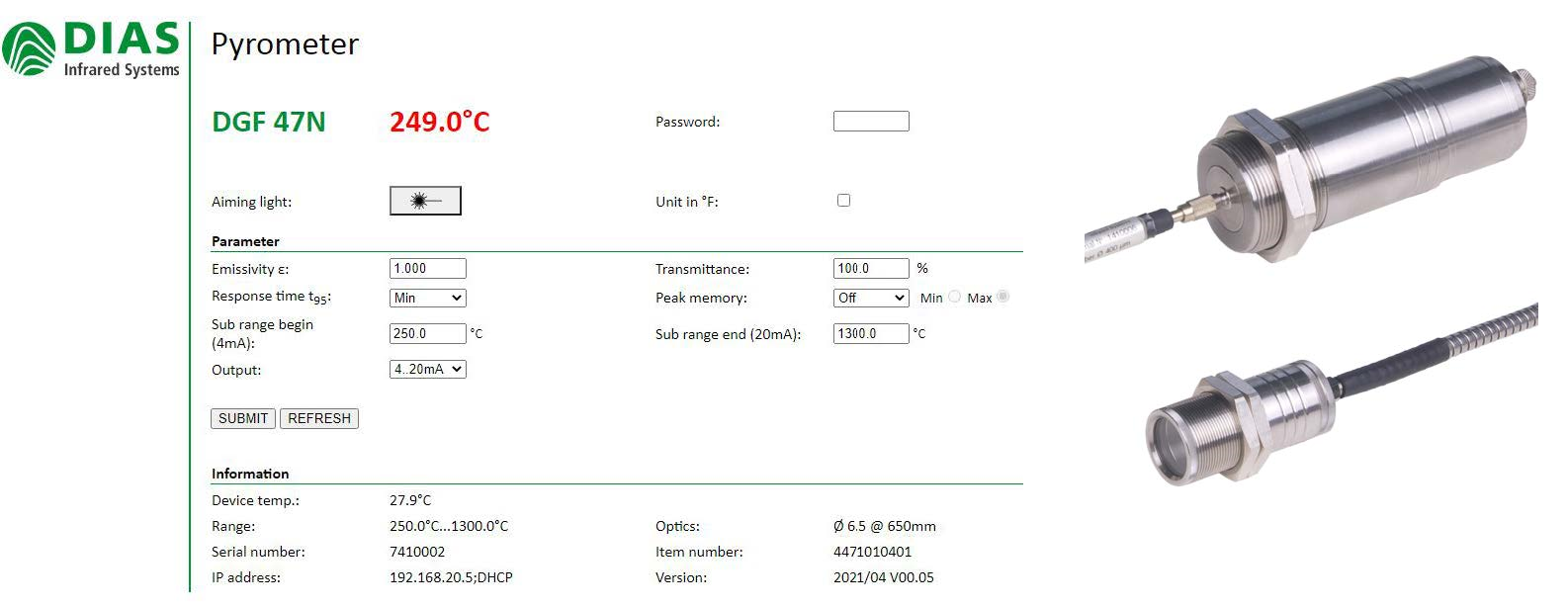

聯網的短波光纖紅外測溫儀DGF47N系列
帶以太網通信接口
內置網絡服務器
網絡上設置和調節紅外測溫儀參數
數據通信協議Modbus-TCP
- 數字式紅外測溫儀DGF47N，測溫范圍：250-2000°C(分段)
- 多種光學系數；
- 固定焦距或可變焦距，最小可測光斑Φ0.7mm
- 通信接口：100MB以太網通信；Modbus-TCP，用于總線系統集成
- 內置LED瞄準燈或激光瞄準燈，可以精確地瞄準被測物體。
- 最大值存儲
- 不銹鋼外殼
- 最快響應時間為5ms(t95)，可用于快速運動的物體或過程測溫。

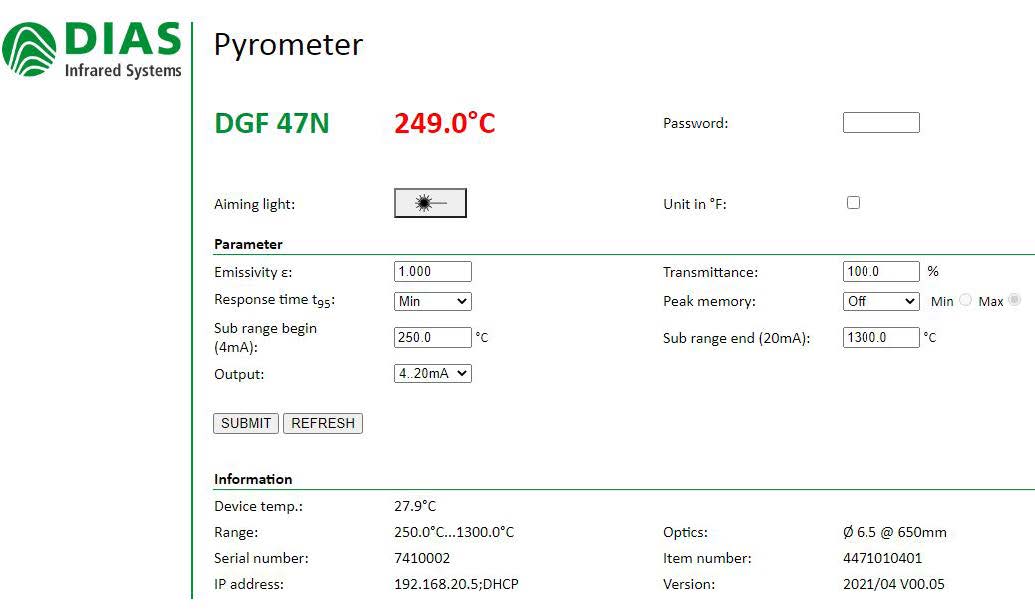

網絡服務器上調整參數
技術數據
| 技術數據 | |||
| 型號 | DGF47N | DGF47N | DGF47N |
| 測溫范圍 | 250~1300°C | 350~1800°C | 250~2000°C |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C | ||
| 光譜范圍 | 1.5~1.8µm | ||
| 光學系數 | 光纖探頭FOH II-65,FOH II-250, FOH I-100 , FOH A-150, FOH A-225, FOH F | ||
| 距離系數 | 100:1或200:1 | ||
| 測量誤差 | 0.5%測量值 +1K (Tamb=23°C, ε=1, t95=1s) | ||
| 重復精度 | 0.1%測量值+0.5K (Tamb=23°C, ε=1, t95=1s) | ||
| NETD1 | 0.1K (Tamb=23°C, ε=1, t95=1s) | ||
| 響應時間(t95) | 5ms，可調，可達100s | ||
| 發射率 | 0.05~1.00, 可調, | ||
| 存儲方式 | 最大值存儲, 可通過通信接口調整 | ||
| 輸出信號 | 0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω | ||
| 通信接口 | 100MB以太網通訊接口，數據通信協議Modbus-TCP | ||
| 瞄準 | 內置綠色LED瞄準燈或紅色激光瞄準燈 | ||
| 軟件 | Windows®下PYROSOFT Spot | ||
| 可調參數 | 發射率, 響應時間, 溫度單位°C或°F 存儲方式, 子測溫范圍,可通過接口和軟件調整 | ||
| 供電電源 | 24 VDC ± 25%和12 V~30 VDC4 | ||
| 功耗 | 最大1.5 W | ||
| 運行溫度 | 0~70°C (電子轉換)，光纖探頭及光纖電纜：0~250°C，光纖電纜90°C彎曲時：0~150°C | ||
| 存儲溫度 | –20~70°C | ||
| 重量 | 約 450 g | ||
| 尺寸 | 螺紋M40x1.5, 長度 125mm | ||
| 外殼 | 不銹鋼，帶插座和保護窗口 | ||
| 防護等級 | IP 65 (DIN 40 050) | ||
| CE認證 | 遵守EU規則(EN 50 011) | ||
| 供貨范圍 | DGF47N, 操作手冊,檢測單, Windows®下PYROSOFT Spot ， | ||
| 無連接電纜, 無以太網電纜，無光纜和光學探頭, 請單獨訂貨 | |||
真空爐內放置光纖測溫探頭時：
需要增加光纖導通頭，參見這里信息：真空爐光纖導通頭

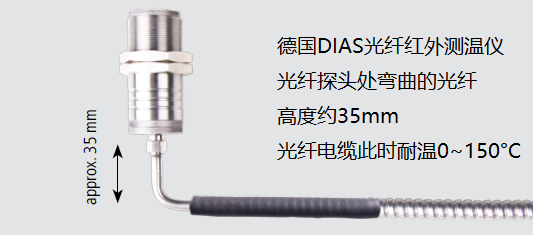

彎曲90°C的光纖電纜(耐溫0~150°C)
機械附件、電氣附件、光學附件
| 機械附件、電氣附件、光學附件 | |
| 12針連接電纜 | 長度: 2m， 5m， 10m， 15m， 20m， 25m或30m |
| 通信接口 | 100MB以太網通信，數據通信協議Modbus-TCP |
| 光纖電纜 | 長度: 1.5， 2， 2.5， 5， 7.5， 10， 15， 20m |
| 供電電源 | 24 VDC， 0.6 A |
| 安裝支架 | 固定式或可調式，用于紅外測溫儀 |
| 安裝支架 | 用于光纖探頭FOH II |
| FOH II吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar，無油 |
| FOH II直角鏡 | 不銹鋼，90° |
| FOH II保護窗口 | 石英玻璃或藍寶石玻璃窗口 |
| 以太網電纜 | 長度5米, 10米, 15米 |
光學探頭FOH-I和FOH-II
光學探頭FOH II-65
測量距離a(mm)
0
65
85
110
150
200
240
300
型號和溫度
測量光斑直徑M(mm)
DGF47N(250~1300°C)
9
1.3
1.7
2.1
2.8
3.6
4.2
5
DGF47N(250~2000°C)
9
1.3
1.7
2.1
2.8
3.6
4.2
5
DGF47N(350~1800°C)
9
0.7
0.9
1.1
1.4
1.8
2.1
2.5
光學探頭FOH II-250
測量距離a(mm)
0
250
300
400
600
800
1000
1500
2000
2500
型號和溫度
測量光斑直徑M(mm)
DGF47N(250~1300°C)
9
3
3.7
5
7.2
9.2
12
18
24
31
DGF47N(250~2000°C)
9
3
3.7
5
7.2
9.2
12
18
24
31
DGF47N(350~1800°C)
9
1.7
2.1
2.7
4.4
5.5
6.8
10
13
17
光學探頭FOH I-100
測量距離a(mm)
0
100
130
165
225
300
500
700
1000
型號和溫度
測量光斑直徑M(mm)
DGF47N(250~1300°C)
6
1.8
2.2
2.8
4
5.5
9
13
18
DGF47N(250~2000°C)
6
1.8
2.2
2.8
4
5.5
9
13
18
DGF47N(350~1800°C)
6
0.9
1.1
1.4
2
2.7
4.5
6.5
9
光學探頭FOH I和FOH II光纜
測溫范圍
光纖直徑
鎧裝包層
DGF47N(250~1300°C)
400μm
不銹鋼
DGF47N(250~2000°C)
400μm
不銹鋼
DGF47N(350~1800°C)
200μm
不銹鋼

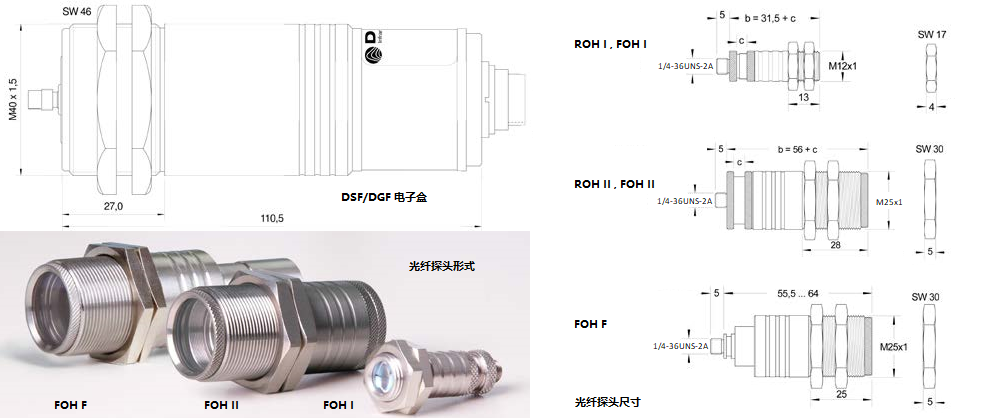

DGF44N、DSF44N電子盒尺寸、光纖探頭及尺寸
