DGR55N低溫雙色紅外測溫儀, 300-2300°C
規格：DGR55N, 低溫雙色紅外測溫儀, 300-2300°C
單位：
瀏覽次數：995
性能標簽：
DGR55N, 低溫雙色紅外測溫儀, 300-2300°C, 最小測量光斑0.8mm, 最大光學系數300:1
產品詳細描述
DGR55N , 低溫雙色紅外測溫儀
300~1100°C , 350~1300°C；
400~1600°C，500~2300°C
特征：
• 測溫范圍： 300~1100°C , 350~1300°C , 400~1600°C , 500~2300°C
• 低溫段雙色紅外測溫儀
• 最小可測物體直徑為：0.8mm
• 瞄準方式: 瞄準燈、通過透鏡瞄準、視頻瞄準(視頻瞄準時DGR55N的環溫降低為0~45°C)
• 最快響應時間5ms
• 線性溫度輸出0/4~20 mA
典型應用區域:
• 鑄鐵退火
• 回火過程
• 淬火過程
• 去應力退火過程
技術指標
| 型號 | DGR55N |
| 測溫范圍 | 300~1100°C , 350~1300°C , 400~1600°C , 500~2300°C |
| 子測溫范圍 | 在溫度范圍內可調，最小跨度 50°C |
| 光譜范圍 | 1.5 μm ~ 1.9 μm |
| 光學鏡頭 | 可變焦距，帶石英玻璃保護窗，最小測量目標2.5mm |
| 距離系數比 | 100:1，200:1，300:1 |
| 測溫誤差 | 0.5 % 測量值(Tamb = 23 °C, ε = 1, t95 = 1s) |
| 重復精度 | 0.2 % 測量值(Tamb = 23 °C, ε = 1, t95 = 1s) |
| NETD | 0.1 °C (TU = 23 °C, ε = 1, t95 = 1s) |
| 響應時間 (t95) | 5ms, 可調直到10s |
| 比色系數或坡度 K | 0.800 ~ 1.200, 通過通信接口或紅外測溫儀上按鈕可以調節 |
| 發射率 | 0.050 ~ 1.000, 可通過軟件或紅外測溫儀上的按鈕調節(單色模式) |
| 存儲方式 | 最大值存儲，通過通信接口可以調節 |
| 輸出信號 | 0/4 ~ 20 mA, 可通過軟件可調, 溫度線性, 最大負荷 : 500 歐 |
| 開關輸出/開關閾值 | 1個光耦繼電器, 最小負荷RLoad 48Ω / 在測溫范圍內可調 |
| 通信接口 | RS485, 電隔離，半雙工, 最大115 kBd |
| 瞄準方式 | 紅色激光瞄準燈，透鏡瞄準 ，或視頻瞄準 (視頻瞄準時工作溫度0~45°C) |
| 軟件 | Windows.下軟件 PYROSOFT Spot |
| 可調參數 | 比色系數, 發射率 , 響應時間, 溫度單位°C 或 °F, 存儲方式, 子測溫范圍, 通過通信接口和軟件調節 |
| 用戶控制 | 就地可以通過顯示器和按鍵調整：坡度或比色系數 |
| 供電電源 | 24 V DC ± 25 % |
| 功耗 | 最大1.5 W |
| 操作溫度 | 0~70 °C (視頻瞄準時0~45°C) |
| 存儲溫度 | –20~70 °C |
| 重量 | 約520 g |
| 尺寸 | 54 × 54 mm, 長度 170 mm |
| 外殼 | 緊湊型外殼，帶插頭連接器，顯示器，按鈕和光學鏡頭保護窗口 |
| 防護等級 | IP 65 (DIN 40 050) |
| CE認證 | 符合EU規定 (EN 50 011) |
| 供貨范圍 | PYROSPOT DGR55N,操作手冊 , 檢測單,Windows. 下軟件PYROSOFT Spot (無連接電纜，需單獨訂貨) |
光學系數
| 固定焦距 | ||||||
| 測量距離 a [mm] | 250 | 650 | 2000 | 4000 | ||
| 溫度范圍 | 距離系數 | 光圈直徑D[mm] | 光斑直徑 M [mm] | |||
| 300~1100 °C | 100:1 | 6.0 | 2.5 | 6.5 | 20 | 40 |
| 350~1400 °C | 133:1 | 6.0 | 1.9 | 4.9 | 15 | 30 |
| 400~1600 °C | 200:1 | 6.0 | 1.3 | 3.5 | 10 | 20 |
| 500~2300 °C | 300:1 | 6.0 | 0.8 | 2.2 | 6.7 | 13 |

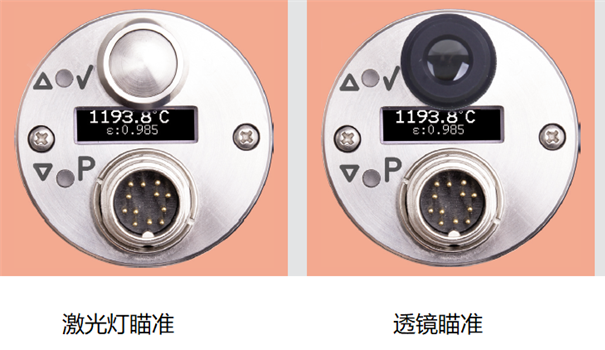

瞄準方式：激光燈瞄準、透鏡瞄準或透鏡瞄準
