鑄液、鐵水、鋼水紅外測溫系統PYROCAST
規格：PYROCAST , PYROCAST pro
單位：
瀏覽次數：4791
性能標簽：
鑄液紅外測溫系統PYROCAST , 鐵水紅外測溫系統PYROCAST ,鋼水紅外測溫系統PYROCAST , 測溫范圍700~1800°C
產品詳細描述
鑄液、鐵水、鋼水紅外測溫系統PYROCAST , PYROCAST Pro
主要特征：
• 測溫范圍：700~1800°C
• 四線制0/4~20 mA 溫度線性輸出
• RS485通信接口
• 激光瞄準(DSRF44N)或內置視頻瞄準(DSR54NCV)
• 光纖式紅外測溫儀或集成式不銹鋼圓形外殼
• 固定焦距
系統特點
1. 即使發射率很低或波動，該系統都可以準確測量溫度；
2. 被測目標不能充滿視場或快速運動時也可以準確測溫；
3. 空氣吹掃器和瞄準管可以有效防止灰塵、水、液流的濺入，確保測溫鏡頭清潔，以確保測溫精度；
4. 內置的激光瞄準或方形光斑視場瞄準(實時)可以精準瞄準被測目標
5. 系統控制箱上顯示屏可以大字顯示實時溫度(高38mm)；
6. 可通過網絡瀏覽器遠程監控系統并優化設置參數。
技術指標
技術數據
型號
PYROCAST
PYROCAST Pro
測溫范圍
700~1800°C
700~1800°C
子測溫范圍
在測溫范圍內可調， 最小跨度50°C
光譜范圍
0.7~1.1µm
0.7~1.1µm
光學系數
ROH F44
80mm x 20mm @ 2000mm
測量誤差
0.5% 測量值
0.5% 測量值
重復精度
0.2% 測量值
0.1% 測量值
NETD2
<0.1°C
<0.1°C
響應時間(t90)
5ms, 可調到100s
5ms, 可調到100s
發射率
0.050~1.000, 步長0.001， 可通過RS485通信接口調整
比色系數(坡度)
0.800~1.200
0.800~1.200
存儲方式
最小值和最大值存儲，通過通信接口可調
線性輸出信號
0/4~20mA, 最大負荷700Ω
0/4~20 mA，最大負荷: 500Ω
通信接口
RS485,半雙工,最大115 kBd,數據通信協議 Modbus MTU
瞄準方式
激光瞄準
彩色視頻瞄準， FBAS PAL (B), 50Hz，可選NTSC (M), 60Hz
軟件
Windows®下PYROSOFT Spot，可選PYROSOFT Spot Pro
可調參數
通過通信接口: 發射率、坡度、響應時間、存儲設置、子測溫范圍、測量模式(單色或雙色)、波特率
供電電源
24 VDC ± 25%
24 VDC ± 25%
功耗
最大1.5W
最大1.5 W
運行溫度
0~70°C , 探頭和光纖可耐250°C
存儲溫度
-20~70°C
-20~70°C
重量
約 450g(無光纖電纜和探頭)
約 600 g
測溫儀尺寸
M40x1.5mm，長125mm
不銹鋼圓形外殼，帶插頭，長度 約105 mm, ∅ 50 mm
系統控制箱
380mmx300mmx155mm，IP66，帶門，含38mm高度顯示器(顯示屏192*96，鑲嵌在門上)；1路4~20mA輸出；
WAGO I/O系統，通過網頁組態；紅外測溫儀供電；接線端子卡等。
測試規則
EN 55 011:1998, limit class A
防護等級
IP65 符合 DIN EN 60529 和 DIN 40050
CE認證
遵守EU規則(EN 50 011)
光學系數
| 光學系數 | ||||||||
| PYROCAST | ||||||||
| 測量距離a(mm) | 0 | 100 | 300 | 800 | 1000 | 2000 | 3000 | 4000 |
| 光斑直徑M(mm) | 5.0 | 6.5 | 10.4 | 22.2 | 27.5 | 55.0 | 88.0 | 111.0 |
| PYROCAST Pro | ||||||||
| 測量距離a(mm) | 2000 | |||||||
| 光圈直徑D(mm) | 6.0 | |||||||
| 光斑直徑M(mm) | 80x20 | |||||||
特殊的軟件系統
1、根據不同的應用優化設置測溫參數，如坡度、記錄時間
2、實時顯示測量溫度和溫度曲線；
3、實時輸出過程相對平均溫度，參與控制；
4、通過以太網對控制器進行組態，并進行遠程維護；
5、即使過程在運行，依然可以優化設置并解決問題；
6、測量數據及其溫度曲線的實時記錄；
7、數據輸出到Excel表；
8、自動生成測溫報告。

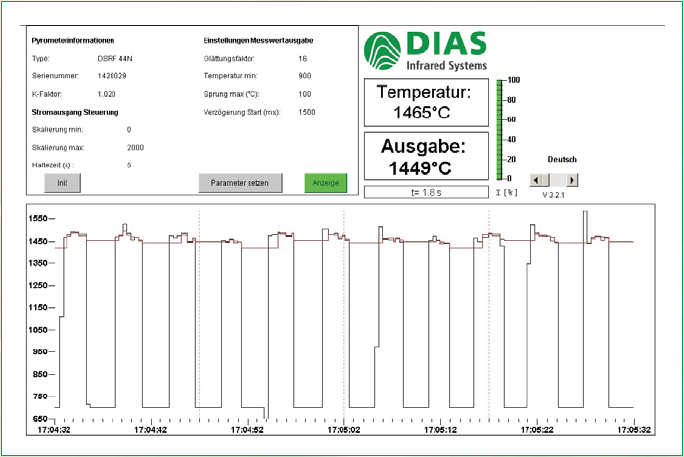

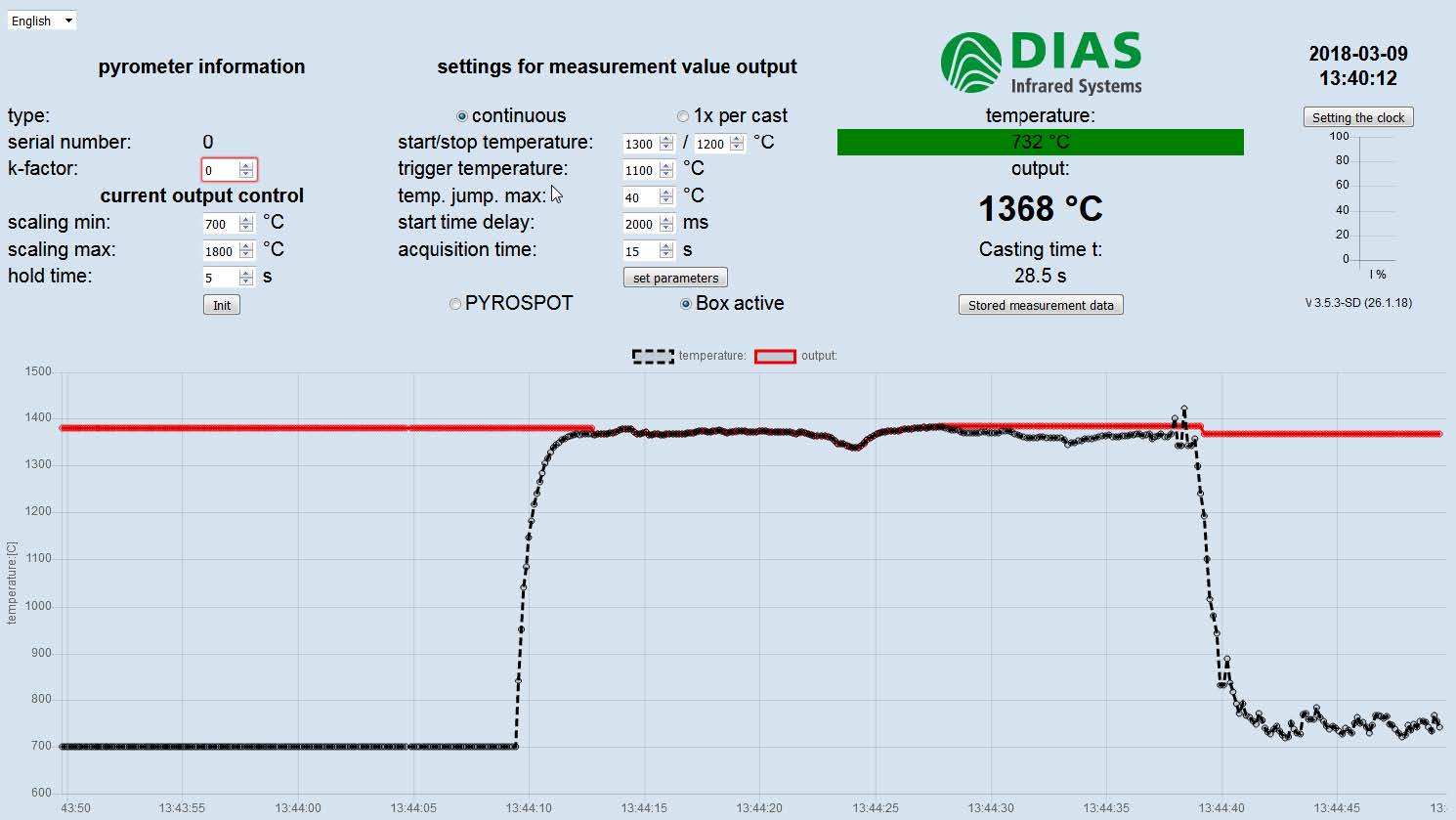

鑄液測溫系統PYROCAST網頁瀏覽數據

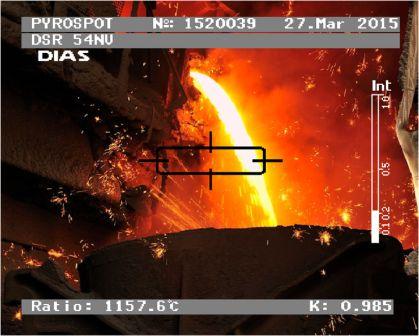

方形測量視場

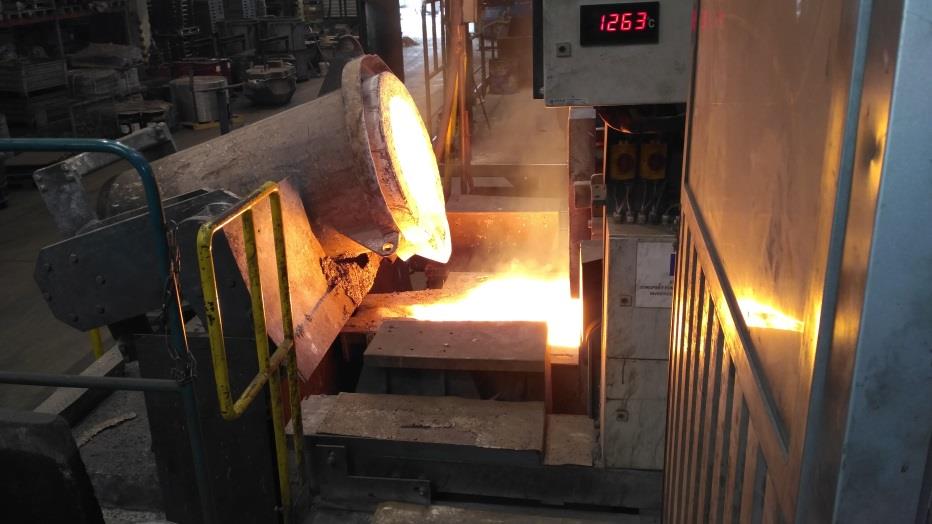

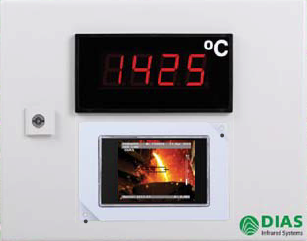

就地控制箱LED大字顯示溫度

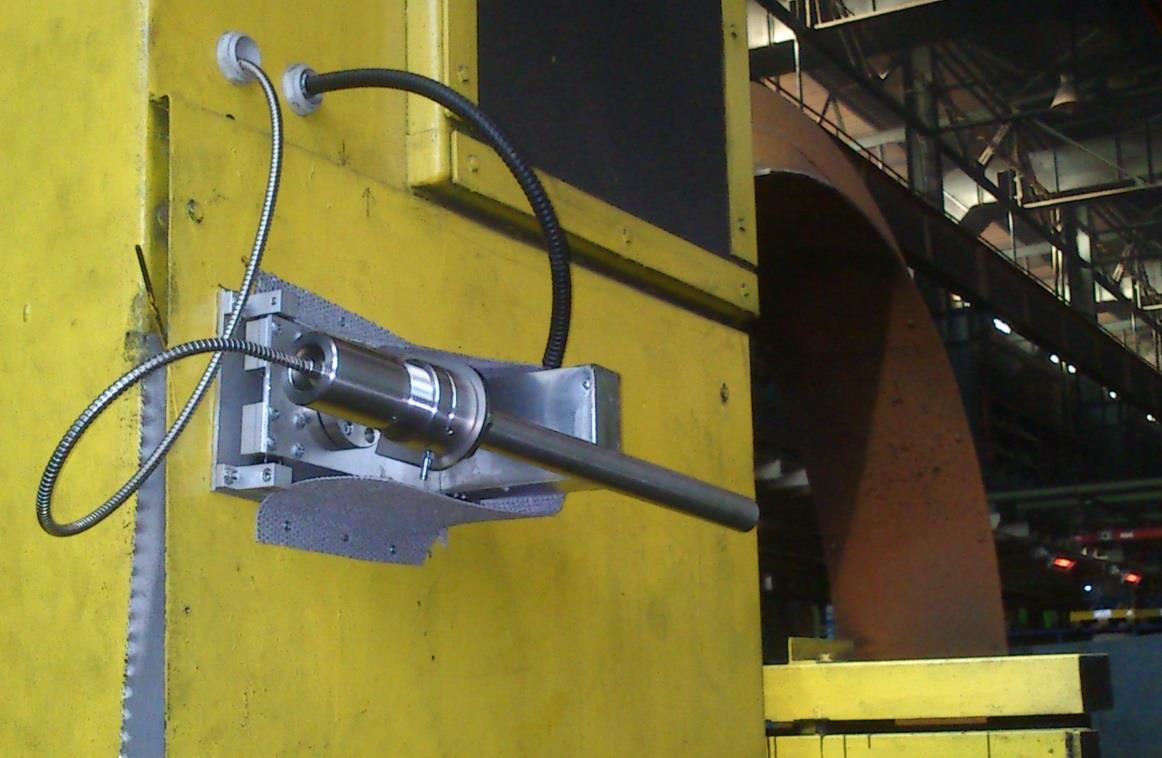

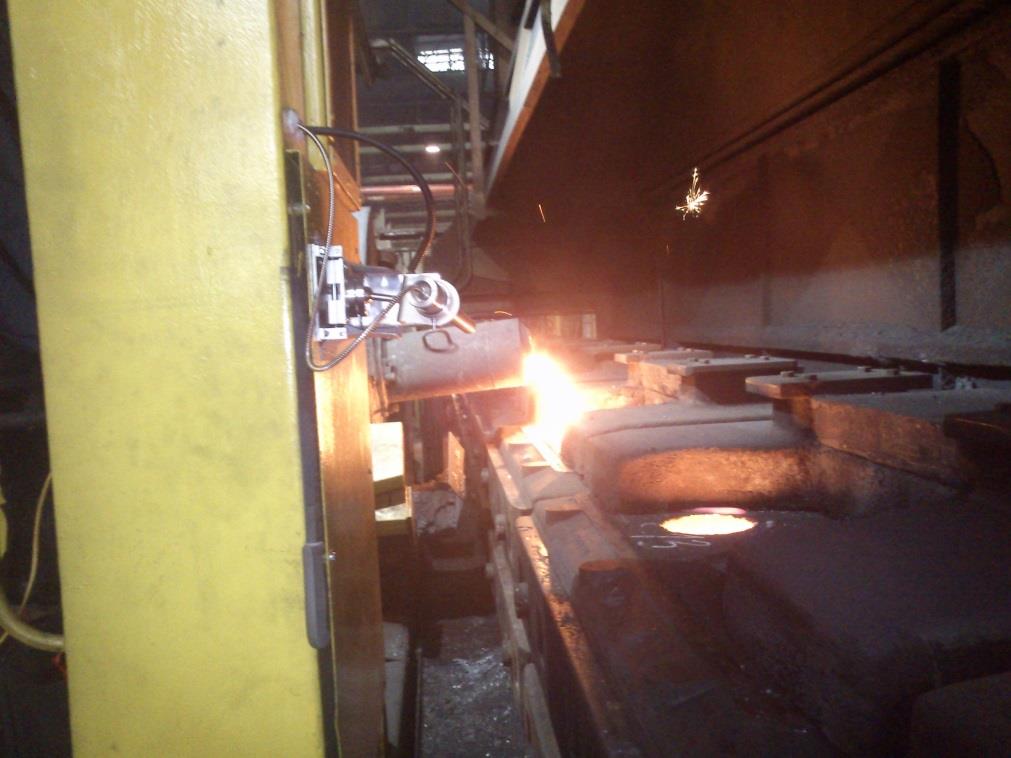

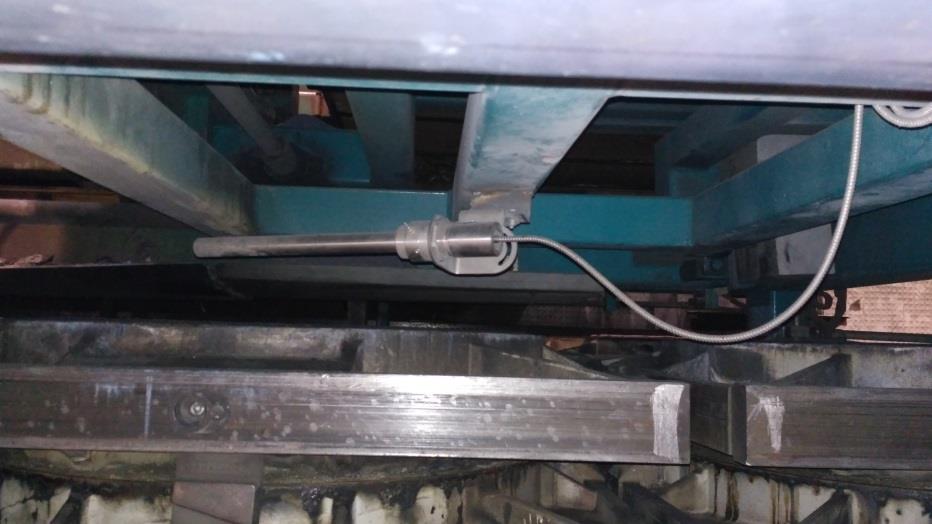

實際現場安裝實例
