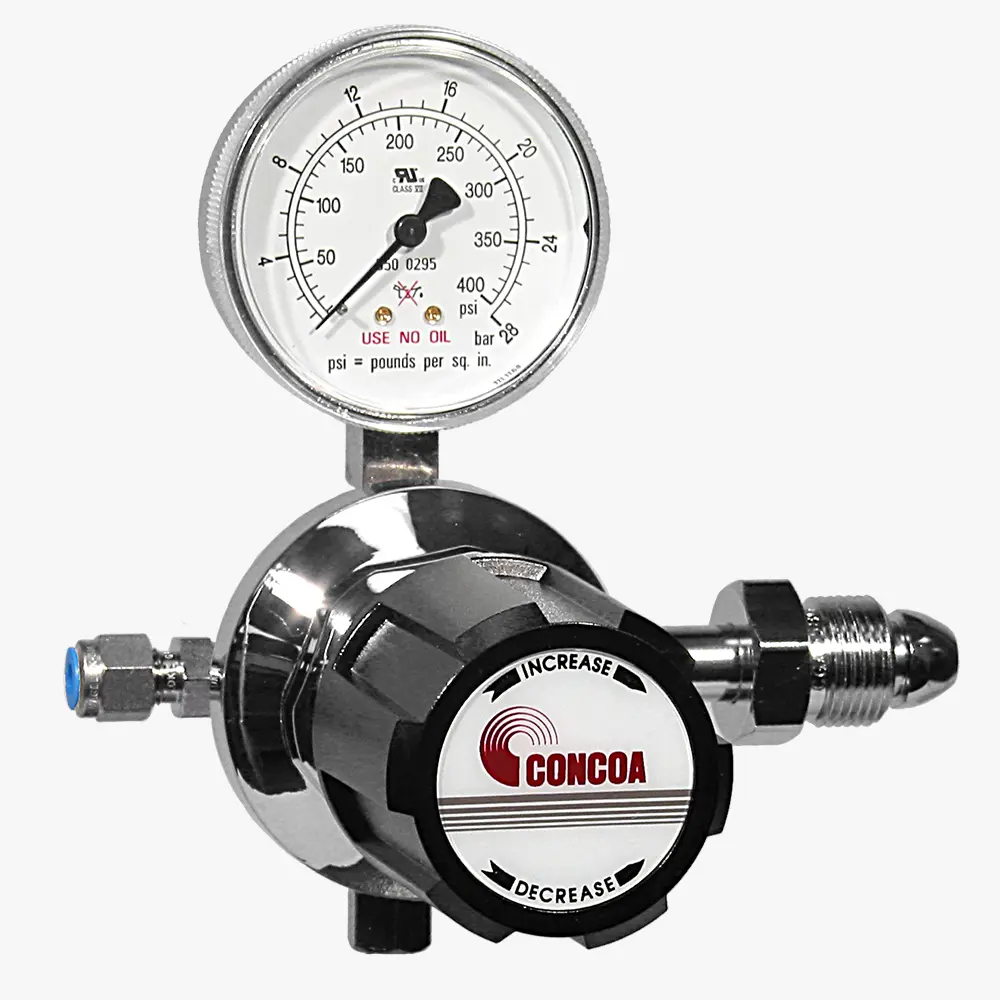

5260系列激光氣體用單級調壓閥
規格：5260系列
單位：臺
瀏覽次數：4101
性能標簽：
5260系列激光氣體用單級調壓閥，最大入口壓力3000 PSIG ，出口壓力0~200PSIG ， Cv = 0.28, 用于激光氣體,
產品詳細描述
5260系列簡介和性能特點
5260系列調壓閥專為低溫液態鋼瓶供應的輔助氣體的初級壓力控制而設計。該調壓閥用于高達1500 SCFH（708 LPM）的中等流量應用，以及高達200 PSIG（14 BAR）的中等壓力流量應用。
• 設計用于低入口壓力，優化流量用于液態氣瓶
• 較大Capsule®閥座可獲得傳統調壓閥不可獲得的流速
• 3,000Psig入口額定壓力，用于高壓氣瓶很安全
• 現場可調壓力限制，保障下游設備安全
• 盤旋型膜片，平滑壓力變化
• 標準安全閥，保護膜片和壓力表
5260系列材質
• 閥體：鍍鉻鑄銅
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE
• 過濾器：10微米燒結青銅
• 膜片：316L不銹鋼
• 內部密封：PTFE
5260系列技術指標
• 最大入口壓力：3000 PSIG
• 溫度范圍：-40~140°F (-40~60°C)
• 壓力表: 2 ½”直徑、雙刻度、黃銅
• 接口：¼” FPT
• 氦氣泄漏率：1 x 10-8 scc/sec
• Cv ：0.28
• 重量：1.26 kg
應用
從液態氣瓶的激光輔助氣體：
氮氣和氧氣來自液態氣瓶，流量可達1,500 SCFH，325或500 PSIG氣瓶壓力
來自管道的激光輔助氣體：氮氣和氧氣、激光束吹掃
來自發生器活或溫氣源的氮氣或清潔干燥的空氣：流速可達1,000 CFH
選型信息
| 訂貨號 | 適用氣體 | 入口接頭 | 出口接頭 | 壓力表 |
|---|---|---|---|---|
| 8065260-01-1 | 氧氣、氮氣、氬氣、氦氣(惰性氣體) | 1/4”不銹鋼 卡套接頭 |
1/4”不銹鋼 卡套接頭 |
出口壓力表0-400 PSIG/0-28 BAR |
| 8065261-01-1 | 二氧化碳 | CGA 320 | 1/4”不銹鋼 卡套接頭 |
出口壓力表0-400 PSIG/0-28 BAR |
| 8065263-01-1 | 氧氣、氮氣、氬氣、氦氣(惰性氣體) | 1/4”FNPT | 1/4”FNPT | 出口壓力表0-400 PSIG/0-28 BAR |
| 8065265-01-1 | 氮氣、氬氣、氦氣(惰性氣體) | CGA 580 | 1/4”不銹鋼 卡套接頭 |
出口壓力表0-400 PSIG/0-28 BAR |
| 8065266-01-1 | 氧氣 | CGA 540 | 1/4”不銹鋼 卡套接頭 |
出口壓力表0-400 PSIG/0-28 BAR |
| 8065267-01-1 | 氧氣 | CGA 540 | 1/4”不銹鋼 卡套接頭 |
入口壓力表0-400 PSIG/0-28 BAR 出口壓力表0-4000 PSIG/0-280 BAR |
| 8065268-01-1 | 氮氣、氬氣、氦氣(惰性氣體) | CGA 580 | 1/4”不銹鋼 卡套接頭 |
入口壓力表0-400 PSIG/0-28 BAR 出口壓力表0-4000 PSIG/0-280 BAR |
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
